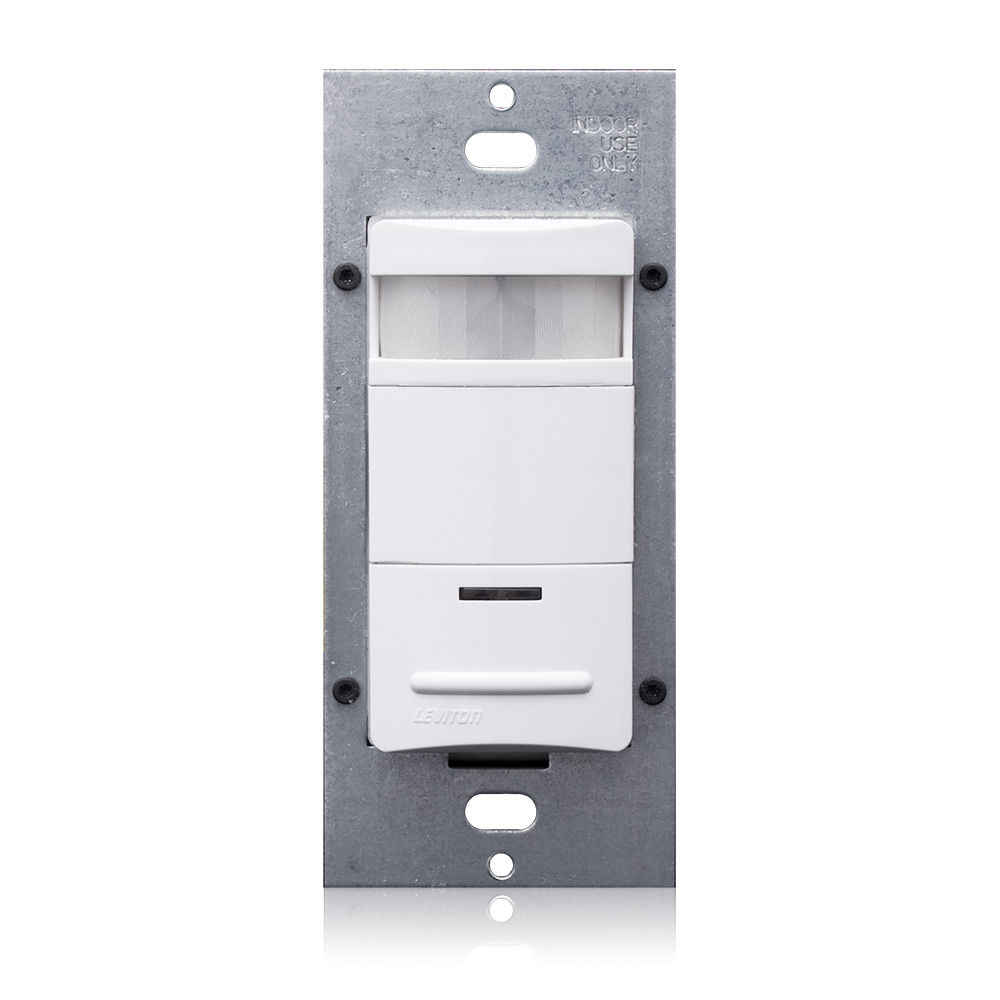

Sensor de ocupación, PIR, interruptor de pared, 1600SF, 120-277V, blanco, Decora®
ODS06-IDW
Sensor de ocupación infrarrojo pasivo para caja de pared, relé único, controlado por fotocélula, perfil bajo, campo de visión de 180 grados, 145 metros cuadrados, reductores del campo de visión ajustables, tiempo de retardo de 30 segundos a 30 minutos. 120/277 V CA, 60Hz encendido automático/encendido manual seleccionable, cumple con el Título 24 de la CEC, aprobado por UL, cumple con RoHS, color: blanco.
El interruptor de pared con sensor de ocupación e infrarrojo pasivo (Passive Infrared, PIR) ODS06 Decora® está diseñado específicamente para satisfacer las necesidades comerciales de los requisitos de carga de LED. Las cargas más pequeñas, como los LED, pueden...Color: blanco
Especificaciones
Hoja de instrucciones
Documentos/instrucciones
Información técnica
-
Información general
UPC: 078477705278
Especificaciones eléctricas
Frecuencia: 50/60 Hz
Clasificación de carga: fluorescente: 800VA a 120V, 1500VA a 277V - incandescente: 600W a 120V Motor: 1/4 CV a 120V
Conexión de cable neutro: no es necesario
Voltaje: 120-277 V CA
Cableado: negro de línea, azul de carga, verde a tierra, no requiere neutro
Especificaciones medioambientales
Temperatura de funcionamiento: 0° a 50 °C (32° a 122°F)
Humedad relativa: 20% a 90% sin condensación
Rango de temperatura de almacenamiento: -10 °C a 85 °C (14 °F a 185 °F)
Especificaciones mecánicas
Tipo de montaje: interruptor de pared
Tamaño: altura 103,2 mm (4,06"), ancho 44,4 mm (1,75"), profundidad 47 mm (1,83"), profundidad de instalación 34,4 mm (1,35"), altura de instalación 66,2 mm (2,60").
Tipo de interruptor: unipolar
Especificaciones de rendimiento
Cobertura (m2): 145 m2
Patrón: 180°
Características del producto
Aplicación: oficinas pequeñas, salas de conferencias, salas de estar, aulas
Color: blanco
Grado: comercial
Montaje: interruptor de pared
Línea de productos: ODS06
Tecnología de sensor: infrarrojo pasivo (Passive Infrared, PIR)
Tipo de sensor: ocupación
Tiempo de retardo: 30 segundos a 30 minutos
Normas y certificaciones
Título 24 de California: No
Listados: cULus, puede utilizarse para cumplir con los requisitos de detección de ocupación del estándar ASHRAE 90.1 y el Título 24, Parte 6, cumple con las regulaciones de la FCC, certificación NOM
Tipo
Tipo de producto: sensor de ocupación
Garantía
Garantía: limitada de 5 años
Características y beneficios
- Encaja en las cajas de pared estándar y sustituye los interruptores de pared unipolares. Combinable con otras unidades.
- El diseño de perfil bajo elimina el aspecto molesto. Las placas de pared elegantes de Decora complementan el aspecto elegante de cualquier habitación; use placas de pared Decora y combine con la línea popular de productos de cableado Decora de Leviton.
- El campo de visión de 180° proporciona una cobertura de aproximadamente 149 metros cuadrados (1.600 pies cuadrados) adecuada para oficinas pequeñas, salas de conferencias, salones y una variedad de áreas comerciales.
- El botón a presión conveniente brinda conmutación de encendido/apagado manual de la luz en cualquier momento.
- Se utilizan dos sensores IRP de doble elemento para un campo de detección más amplio.
- Lentes de IRP a prueba de vandalismo.
- El campo de visión horizontal puede ajustarse entre 180° y 180° de arco mediante el uso de reductores de campo de visión integrales ubicados a ambos lados de la lente. No se necesita cinta de enmascarar.
- Modo de encendido manual/apagado automático para instalaciones en las que se requiere encendido manual, pero aún se desea el apagado automático para lograr ahorros energéticos según el Título 24 de California.
- Para cumplir con el Título 24 de California, la luz indicadora LED roja parpadea cuando el sensor detecta movimiento para verificar que la detección esté activa.
- Ajuste de tiempo de retardo para configuraciones de tiempo de apagado de retraso de 30 segundos (para prueba de caminar), 10 minutos,
- 20 minutos y 30 minutos. Permite ajustes personalizados para aumentar al máximo el ahorro energético.
- Confirmación de desocupación: cuando vence el tiempo de espera y las luces se apagan, existe una confirmación de desocupación de 30 segundos para volver a encender las luces.
- El modo de presentación es adecuado para diapositivas o películas, ya que permite presionar los botones para apagar las luces y mantenerlas apagadas mientras la sala está ocupada.
- Una unidad puede usarse para iluminación de 120-230-277V. Compatible con los controladores LED y los balastres electrónicos y magnéticos.
- No hay ningún diseño neutro óptimo para aplicaciones de reacondicionamiento.
